Роторные дробилки — это эффективное оборудование ударного действия, предназначенное для получения фрагментов разной фракции из твердых материалов малой крепости. Преимущественно механизмы используются в горной промышленности для дробления мрамора, гипса, доломита, известняка. Но подходят и для измельчения зерна и переработки отходов производства: резины, дерева, ткани, изделий из полимеров. Для расширения сферы применения била (молотки) меняют на рубочные ножи (роторно-ножевая дробилка).
Технические характеристики роторных дробилок
| Производительность дробления в час | от 60 до 200 м³ |
| Окружная скорость молотков | до 35 м/с |
| Максимальный размер фрагмента для загрузки | от 30-60 см до 110 см |
| Максимальная прочность дробимого материала на сжатие | 100 МПа |
Конструкция и характеристики роторной дробилки

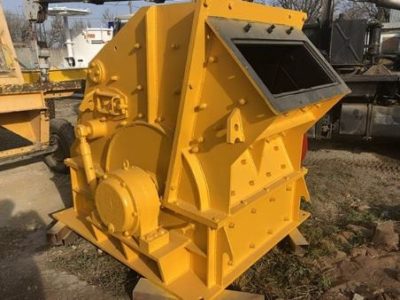

Роторная дробилка — это объемная металлическая камера со входом для загрузки материала и выходом для готовой фракции. Внутри установлен ротор с жестко закрепленными рабочими органами — билами или рубочными ножами. В корпусе зафиксированы отражательные плиты с пружинным механизмом. Машина оснащается приемным лотком. Готовая фракция выходит сквозь колосниковые решетки.
Порода разрушается в результате сильного механического воздействия: вращающийся ротор с молотками придает фрагментам высокую скорость, они многократно ударяются об отражательные плиты и раскалываются. Плиты имеют небольшую подвижность относительно корпуса для удаления из камеры недробимых крупных частиц.
Принцип действия роторных дробилок
Принцип работы роторной дробилки заключается в многократном ударном воздействии на материал. Куски породы подаются через приемный лоток в камеру дробления, где подхватываются быстро вращающимся ротором и с большой скоростью отбрасываются на отражательные плиты. Удары об плиты и била ротора приводят к дроблению материала. Готовая фракция проходит через колосниковые решетки и выводится из дробилки.
Фракция дробления зависит от количества отражающих поверхностей — для получения мелкой устанавливаются дополнительные плиты. Отражательные плиты имеют пружинное крепление, позволяющее пропускать недробимые куски без остановки машины. Размер получаемой фракции регулируется путем изменения зазора разгрузочной щели и применения решеток с отверстиями нужного диаметра.
Классификация роторных дробилок
Роторные дробилки делятся на несколько типов в зависимости от параметров:
- По возможности передвижения и способу установки: стационарные и мобильные. Мобильные или самоходные роторные дробилки могут быть колесными и гусеничными. Стационарные устанавливаются на прочное основание, для транспортировки требуется спецтехника, подходят для оснащения промышленных цехов.
- По конструкции: однороторные, двухроторные (параллельного или последовательного дробления), однороторные реверсивные (ротор вращается в обоих направлениях).
- По размеру материала на выходе: крупного, среднего, мелкого дробления. Различаются количеством плит внутри корпуса — одна, две или три.
Роторные дробилки выпускаются в двух вариантах: с колосниковыми решетками и без. Их наличие позволяет получать однородную фракцию определенного размера и снижать энергозатраты при дроблении на мелкие частицы.
Особенности роторных дробилок
Дробилки имеют простую, надежную конструкцию, легко ремонтируются и обслуживаются, оснащены долговечным, износостойким ротором. Позволяют дробить большие объемы породы при умеренных затратах энергии.
Била и плиты изнашиваются при дроблении твердых материалов, но могут быть заменены в ходе текущего ремонта. Все узлы для обслуживания легкодоступны.
Из-за многократного механического воздействия на породу внутри машины размер фракции слабо регулируется. Для получения однородного материала используют колосниковые решетки и изменяют размер разгрузочной щели.
Достоинства роторных дробилок:
- высокая производительность — это оборудование способно перерабатывать большие объемы материала при сравнительно небольших энергозатратах;
- универсальность применения — машины подходят для дробления мрамора, гипса, доломита, известняка, зерна, резины, дерева, ткани, полимеров и других материалов низкой и средней прочности;
- простота конструкции и обслуживания — основные узлы дробилки легкодоступны, что упрощает ремонт и замену изнашиваемых деталей;
- возможность регулировки фракции — изменяя размер разгрузочной щели и применяя решетки с разными отверстиями, можно получать продукт нужной крупности;
- компактность и экономичность — при высокой производительности роторные дробилки имеют относительно небольшие размеры и умеренное энергопотребление.
Регулярное и качественное обслуживание обеспечит длительный срок службы роторной дробилки и позволит избежать внеплановых простоев из-за поломок.
Обслуживание роторных дробилок
Для поддержания роторной дробилки в исправном состоянии необходимо соблюдать правила эксплуатации и своевременно проводить техническое обслуживание:
- Каждую смену проверять состояние бил, отражательных плит, колосниковых решеток, крепежа, системы смазки.
- Вовремя производить замену изношенных деталей — бил, плит, подшипников, уплотнений.
- Регулярно очищать машину от налипшего материала, проверять затяжку резьбовых соединений.
- Использовать только оригинальные запчасти от проверенных поставщиков.
- Проводить плановые ремонты в соответствии с рекомендациями завода-изготовителя.
Правильный выбор модели с учетом условий эксплуатации и характеристик сырья обеспечит высокую производительность, качество продукта и долговечность оборудования.
Критерии выбора роторной дробилки
При подборе роторной дробилки нужно учитывать следующие факторы:
- характеристики дробимого материала — прочность, влажность, склонность к налипанию, наличие глинистых включений;
- требуемая производительность в час;
- необходимый диапазон регулировки фракции готового продукта;
- условия эксплуатации — климат, запыленность, доступность электроэнергии нужных параметров;
- мобильность — стационарная дробилка подходит для работы на одном месте, передвижная (самоходная) — для частых перемещений;
- бюджет покупки с учетом стоимости доставки, монтажа и запуска в работу.
Специалисты компании «ЭнергоМашСнабжение» помогут подобрать оптимальную модель роторной дробилки, исходя из ваших потребностей и условий эксплуатации.
Преимущества сотрудничества с нашей компанией:
- широкий модельный ряд роторных дробилок разной производительности и типоразмеров;
- оборудование от производителя;
- помощь в подборе дробилки, исходя из характеристик материала и требований заказчика;
- выгодные цены, гибкие условия оплаты, лизинг;
- быстрая доставка по России и СНГ, самовывоз в Екатеринбурге и Кургане;
монтаж, пусконаладка, обучение персонала, гарантийное и постгарантийное обслуживание; - наличие запчастей и расходных материалов на складе для оперативного ремонта.
Чтобы купить роторную дробилку в «ЭнергоМашСнабжение», достаточно оставить заявку на сайте компании или связаться с менеджером по телефону. Специалисты ответят на все вопросы и помогут оформить заказ.
Часто задаваемые вопросы
Для каких задач подходит роторная дробилка?
Дробилка роторная — это дробильное оборудование с жестко закрепленными рабочими билами, которые предназначены для измельчения горных пород низкой и средней степени твердости. Также такие дробилки могут использоваться для переработки строительных материалов и измельчения зерна. Дробилки работают в комплексе с сортировочным оборудованием: конвейерами, питателями, грохотами, ситами.
Каковы преимущества роторных дробилок?
Роторные дробилки — это оборудование для переработки твердого сырья, которое отличается высокой производительностью, универсальностью применения, возможностью регулировки фракции и простотой обслуживания.
Роторные дробилки позволяют измельчать большие объемы материалов с пределом прочности до 100 МПа при умеренных затратах энергии. Кроме того, этот тип дробильного оборудования оснащен износостойким ротором, а била, отражательные плиты, сектора и другие подверженные износу детали несложно заменить.
Какую лучше купить роторную дробилку — мобильную или стационарную?
Мобильная роторная дробилка может передвигаться на колесном или гусеничном ходу. Стационарные роторные дробилки устанавливают на прочное основание, а для их транспортировки требуется спецтехника. Выбор зависит от ваших условий работы. Например, стационарные дробилки подходят для оснащения промышленных цехов, а мобильные удобны при частых сменах рабочих площадок.
Как выбрать дробильное оборудование?
При подборе роторной дробилки учитывайте следующие факторы:
- требуемая производительность в час;
- характеристики исходного материала;
- необходимый диапазон регулировки фракции готового продукта;
- условия эксплуатации.
Специалисты компании «ЭнергоМашСнабжение» помогут подобрать дробилки, мельницы, грохоты, экскаваторы и другие модели оборудования для добычи, перевозки и измельчения материалов.

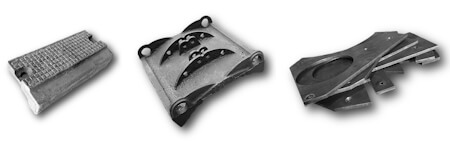

Также в наличии и на заказ по вашим чертежам запчасти: роторы, била, бронеплиты, футеровки, фильтры для гидросистемы и многое другое. На всю технику и детали предоставляется гарантия.
Кроме того, мы предлагаем услуги по монтажу и сервисному обслуживанию оборудования.
Подробную информацию о заказе вы можете найти в разделе «Доставка и оплата» или проконсультироваться по всем вопросам с нашими менеджерами.
