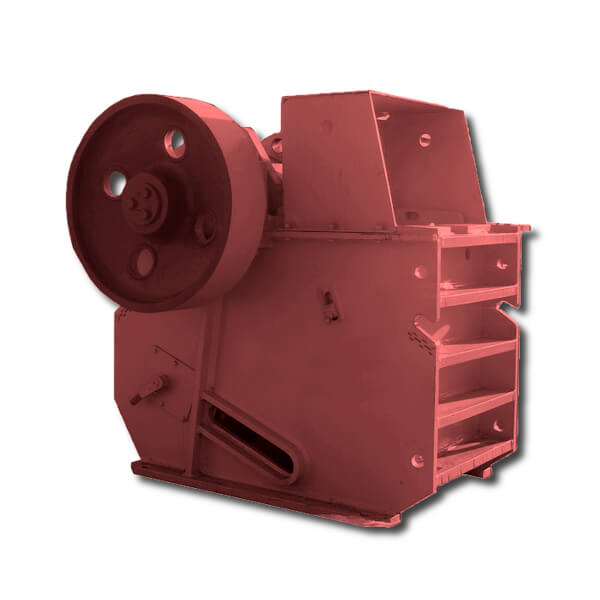

Щековая дробилка СМД-109А — это мощная, компактная и высокопроизводительная машина, предназначенная для измельчения руд, базальтов, кварцитов и других горных пород с пределом прочности на сжатие до 300 МПа. Дробление происходит между двумя рабочими поверхностями — подвижной и неподвижной щеками. Щековая дробилка СМД-109А широко используется в добывающей отрасли, на металлургических заводах, при проведении дорожных работ, а также на производственных предприятиях.
Технические характеристики дробилки СМД-109А
|
Типоразмер |
ЩДС-4х9 |
|
|
Размер приемного отверстия, мм |
400 х 900 |
|
|
Размер входящей фракции MAX, мм |
340 |
|
|
Ширина разгрузочного окна, мм |
40-90 |
|
|
Производительность, м³/час |
18-43 |
|
|
Мощность электродвигателя, кВт |
45 |
|
|
Габаритные размеры (Д х Ш х В), мм |
2200 х 2600 х 2200 |
|
|
Вес, кг |
12000 |
|
Дробилка СМД-109А применяется для дробления крупно- и среднекусковых материалов. Устройство имеет высокую производительность. Дробилка способна перерабатывать до 43 кубометров исходного сырья в час (м3/ч). Максимальный размер куска исходного материала не должен превышать 340 миллиметров. Ширина разгрузочной щели оборудования 40-90 мм, мощность двигателя основного привода СМД-109А — 45 кВт.
Принцип работы и конструкция дробилки СМД-109(А)
Щековая дробилка СМД-109А состоит из литой стальной станины, неподвижной и подвижной щек, распределительной плиты, боковых клиньев, механизма регулировки выходной щели, станции смазки и электропривода. В рабочее пространство — приемную воронку дробилки — засыпается исходный материал крупностью до 340 мм. При движении эксцентрикового вала подвижная часть совершает качательные движения, за счет чего куски породы измельчаются и выталкиваются через зазор между щеками.
Степень дробления регулируется шириной разгрузочного окна на выходе из камеры дробления. Для СМД-109А она составляет 40-90 мм.
СМД-109А оснащается электродвигателем мощностью 45 кВт, позволяющим обеспечить производительность до 43 кубометров в час. Для транспортировки дробилка разбирается на отдельные узлы, наиболее тяжелым из которых является корпус массой около 9 тонн.
Область применения СМД-109(А)
Щековые дробилки СМД-109А успешно эксплуатируются на предприятиях горнорудной, угольной, металлургической, химической и строительной отраслей. Их назначение — дробление горных пород любой прочности, шлаков, некоторых техногенных отходов.
Типичные сферы применения:
- дробление руд черных и цветных металлов на обогатительных фабриках;
- производство нерудных строительных материалов на карьерах и ДСК;
- подготовка компонентов для получения строительных смесей и бетона;
- переработка строительного мусора и отходов металлургии;
- вторичное дробление негабаритов на горнодобывающих предприятиях.
В зависимости от условий эксплуатации и требований к продукту дробилки могут эксплуатироваться как самостоятельно, так и в составе многооперационных дробильно-сортировочных комплексов.
Правила выбора и эксплуатации
При выборе щековой дробилки следует исходить из предполагаемой производительности, физико-механических свойств исходного сырья и необходимости проведения дополнительных операций.
Чтобы дробилка СМД-109А работала с максимальной эффективностью, необходимо правильно подбирать питание и вести контроль степени износа основных узлов. При высокой абразивности материала следует чаще производить замену футеровочных плит.
Преимущества дробилки СМД-109(А)
Щековая дробилка СМД-109А обладает следующими достоинствами:
- высокая производительность при компактных габаритах и небольшой массе;
- надежная, ремонтопригодная конструкция, низкий износ деталей;
- доступная цена благодаря российскому производству;
- возможность комплектации пылезащитным кожухом, питателем, грохотом;
- наличие запасных частей и квалифицированного сервиса.
Более подробное описание агрегата и точная цена предоставляются по запросу. На щековые дробилки СМД-109А и другое оборудование, которое поставляет наша компания, дается официальная гарантия производителя.
