смд-108-мин

СМД-108

ЩЕКОВАЯ ДРОБИЛКА

смд-109-мин

СМД-109

ЩЕКОВАЯ ДРОБИЛКА

смд-110-мин

СМД-110

ЩЕКОВАЯ ДРОБИЛКА

смд-111-мин

СМД-111

ЩЕКОВАЯ ДРОБИЛКА

смд-117-мин

СМД-117

ЩЕКОВАЯ ДРОБИЛКА

смд-118-мин

СМД-118

ЩЕКОВАЯ ДРОБИЛКА

см-741-мин

СМ-741

ЩЕКОВАЯ ДРОБИЛКА

дро-609-мин

ДРО-609

ЩЕКОВАЯ ДРОБИЛКА

GC-серия-мин

GS серия

ЩЕКОВЫЕ ДРОБИЛКИ

PE-серия-мин

PE серия

ЩЕКОВЫЕ ДРОБИЛКИ

запчасти-щековые-мин

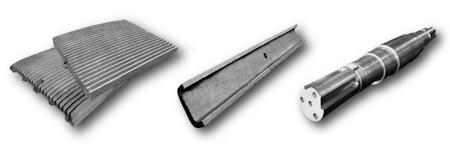

ЗАПАСНЫЕ ЧАСТИ ДЛЯ ЩЕКОВЫХ ДРОБИЛОК

Плиты дробящие, сухари, клинья, валы

Щековые дробилки — оборудование, предназначенное для дробления рудных и нерудных пород, угля, некоторых видов металла. С их помощью можно измельчать сырье прочностью до 300 МПа: базальт, кварцит, каменный уголь, стекло, кирпич, строительный мусор, шлаки. Эти устройства, как правило, используются на первичной стадии измельчения твердых материалов и выдают готовое сырье с размерами от 10 до 450 миллиметров. Эксплуатируются установки в добывающей отрасли, при производстве строительных и сопутствующих материалов, в металлургии, при фасовке угля, на предприятиях по утилизации строительного мусора, дорожных работах.

Особенности щековых дробилок

Щековые дробилки — один из наиболее распространенных видов дробилок. Они применяются в горнодобывающей, строительной, металлургической и других отраслях промышленности. Этот вид дробильных установок справляется с большинством природных материалов, не требует их предварительной подготовки. Дробление материала совершается раздавливанием кусков между двумя металлическими поверхностями - «щеками». Крупность готового продукта определяется размером выходного отверстия.

Щековые дробилки имеют небольшие размеры и массу, просты в конструкции и эксплуатации, обладают высокой надежностью и производительностью.

Дробилки могут быть укомплектованы дополнительным оборудованием для упрощения переработки материалов — ленточным конвейером, виброгрохотом, шнековыми или ленточными питателями.

Виды щековых дробилок

В зависимости от конструкции дробильные установки делятся на два вида:

  • дробилки с простым движением подвижной щеки - щековые дробилки, в которых материал дробится между неподвижной и подвижной щеками;
  • дробилки со сложным движением подвижной щеки - установки, в которых материал измельчается между двумя подвижными щеками.

Дробилки второго типа лучше справляются с переработкой высокопрочных пород.

По способу установки и передвижения щековые дробилки могут быть стационарными и мобильными (на гусеничном и колесном шасси).

Характеристики и принцип работы

Итак, различают два вида щековых дробилок: с простым и сложным движением щек.

У первого одна из них неподвижно закреплена и более массивная. Вторая зафиксирована на шатуне и может совершать качательные движения. Обе дробильные плиты образуют конусообразную камеру, в которую подается материал. Вращение на вал шатуна передается через клиноременную передачу, за счет чего происходит сжатие кусков породы между металлическими плитами и измельчение. Характер работы щековой дробилки цикличный — максимальная нагрузка при сжатии с последующим холостым ходом. Чтобы уравновесить нагрузку двигателя на приводной вал устанавливается маховик и шкив-маховик. Они концентрируют энергию вращения при холостом ходе и отдают ее во время сжатия. Так снижается риск поломки двигателя и продлевается срок службы оборудования.

У дробилок со сложным движением щеки роль подвижной поверхности выполняет шатун, соединенный с эксцентриковым валом напрямую. Нижний конец металлической пластины опирается на распорную плиту и фиксируется замыкательным устройством. В результате щека совершает движение по эллипсоидной траектории, измельчая материал с помощью истирания и сжатия. Такая конструкция более производительная и может дробить достаточно твердые породы за счет более высокого напряжения сдвига. Недостаток — ускоренный износ дробящих плит.

У обоих типов дробилок готовый материал выходит через разгрузочную щель, размер которой можно регулировать. Далее породы просеиваются через фракционные решетки и отправляются на продажу или производство.

Модельный ряд щековых дробилок

  • СМД-108/А. Модель с усиленной станиной для дробления прочных пород. Максимальный размер входящей фракции — 210 мм, производительность — до 31 м3/ч.
  • СМД-109А. Как и предыдущая, оснащена усиленной станиной. С ее помощью можно дробить материал размером не более 340 мм. Производительность — до 53 м3/ч.
  • СМ-741. Установка со сложным качанием щеки. Максимальный размер фракции — 340 мм, производительность — до 48 м3/ч.
  • СМД-110А. С ее помощью можно измельчать куски породы размером до 500 мм. В час обрабатывается до 104 м3.
  • СМД-111. Мощная модификация для дробления твердых пород: гранита, включая габбро, базальта, прочных сортов мрамора. Входящая фракция — до 750 мм. Максимальная производительность — 180 м3/ч.
  • СМД-118. Щековая дробилка для измельчения крупных кусков мягких пород (до 1 000 мм). Можно дробить уголь, доломит, известняк, гипс, мергель, некоторые сорта мрамора. Производительность — 310 м3/ч.
  • ДРО-609А. Устройство со сложным качанием щеки. По сравнению с серией СМД имеет меньшие габариты при высокой производительности — 85–155 м3/ч. Легко измельчает куски породы до 680 мм.

Выбор щековой дробилки

При выборе щековой дробилки необходимо учитывать следующие ключевые характеристики:

  • Габариты и вес установки.
  • Размер дробильной камеры. Он должен соответствовать размерам материала, который будет дробиться. Максимальный размер входящей фракции (от 10 до 1500 мм).
  • Мощность двигателя и производительность. Она должна соответствовать потребностям производства.
  • Тип привода. Он может быть механическим или гидравлическим.
  • Материал изготовления. Он должен быть устойчивым к износу и коррозии.

Компания «ЭнергоМашСнабжение» предлагает широкий выбор щековых дробилок популярных серий. У нас вы можете купить дробилку, которая идеально подойдет для ваших нужд. Мы гарантируем высокое качество и надежность оборудования, а также доступные цены.

С 2015 года наша компания стала надежным партнером более тысячи благодарных клиентов. Мы строго соблюдаем договорные и гарантийные обязательства. Все оборудование соответствует требованиям ГОСТ и международным стандартам.

Схема сотрудничества

Чтобы уточнить цену и заказать дробилку, оставьте заявку на сайте или обращайтесь к нашим менеджерам за бесплатной консультацией.

Товар резервируется на 3 дня после подтверждения заказа и выставления счета.

В наличии любые запчасти для дробилок, можно изготовить и по индивидуальным чертежам.

Возможен самовывоз с завода-изготовителя в Кургане и со склада в Екатеринбурге. Мы можем организовать доставку в любой регион России, СНГ и другие страны.

Работаем как с крупными предприятиями, так и с физическими лицами.

Часто задаваемые вопросы

Щековая дробилка — это тип дробильного оборудования, которое используется для измельчения твердых материалов. Принцип действия щековой дробилки основан на раздавливании материала между двумя подвижными поверхностями, называемыми щеками. Щековые дробилки применяются в различных отраслях промышленности, включая горнодобывающую, металлургическую, строительно-дорожную, а также в производстве строительных материалов.

Щековые дробилки делятся на два основных типа:

  • гидравлические — в них подвижную щеку приводит в действие гидравлический цилиндр;
  • механические — в них подвижная щека приводится в движение двигателем через клиноременную передачу.

При выборе щековой дробилки следует учитывать следующие технические характеристики:

  • производительность — количество и фракция материала, которое дробилка может измельчить за единицу времени;
  • размер загружаемого куска — максимальный размер материала, который может быть загружен в дробилку;
  • размер выходной щели — размер частиц, на которые дробится материал;
  • мощность двигателя — это мощность, необходимая для привода дробилки;
  • твердость (прочность) материала.

К преимуществам щековых дробилок можно отнести:

  • простота конструкции и обслуживания;
  • широкий диапазон производительности;
  • возможность дробления различных материалов.

Недостатки щековых дробилок:

  • высокий уровень шума;
  • ограниченный диапазон размеров выходной щели.

При покупке щековой дробилки от официального дилера, как правило, предоставляется гарантия на срок от 1 до 2 лет. Также, мы можем предложить услуги по доставке, монтажу и сервисному обслуживанию дробилки.

Для безопасной и эффективной эксплуатации щековой дробилки необходимо соблюдать следующие правила:

  • проводить техническое обслуживание в соответствии с рекомендациями производителя;
  • использовать дробилку только для целей, для которых она предназначена;
  • не превышать номинальную нагрузку;
  • допуск к работе и обслуживанию квалифицированного персонала.
